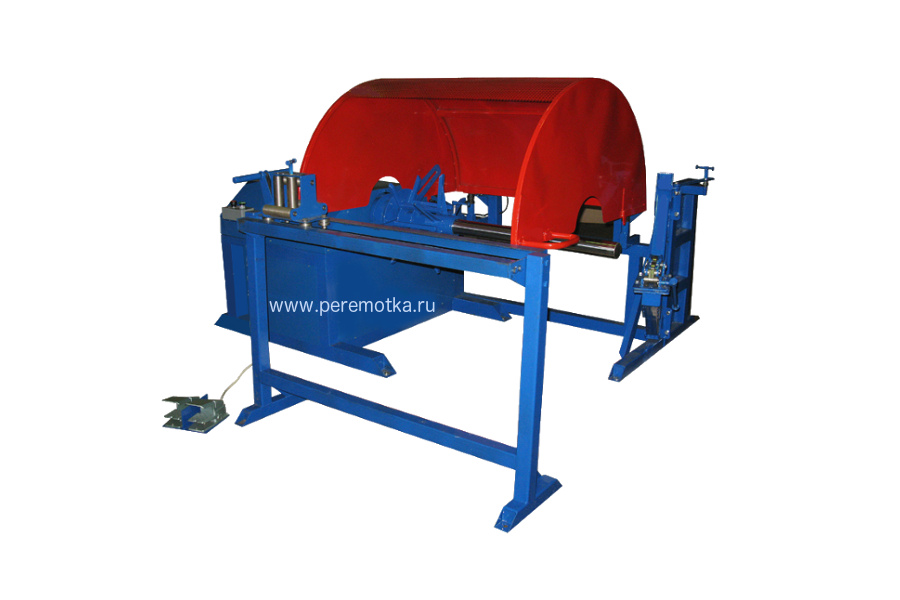

Устройство(станок) для намотки/отмотки троса УНТ-10
Цена 850 000 р с ндс | | Устройство намотки троса УНТ-10 - это станок с электроприводом, предназначенный для намотки и измерения троса диаметром от 2 до 50 мм. Диапазон используемых барабанов с 4 по 11 типоразмер. Исполнение станка напольное. Максимальная грузоподъемность устройства намотки троса составляет 2000 кг. Устройство намотки троса оснащено ручным кабелеукладчиком, что позволяет получать более равномерную укладку троса. Раскладчик имеет ручной привод и управляется оператором. Максимальная ширина раскладки перематываемого троса 1000 мм. Технологический контроль длины осуществляется измерителем, реализованном как на электронном счетчике ИД-2, так и на механическом счетчике компании Line Seiki. Измеритель расположен на отдельной стойке. Стандартная комплектация Устройства намотки троса УНТ-10: - барабан технологический, предназначен для намотки троса в бухты аккуратной геометрической формы;
- башмак поджимной на вал - для исключения перемещения барабана по оси во время перемотки троса;
- раскладчик троса ручной, позволяет получать более плотную и равномерную раскладку перематываемого троса на барабан или в бухту;
- стойка управления педальная - упрощает управление станком;
- измеритель троса (стойка в комплекте), реализованный как на герметичном счетчике ИД-2, так и на механическом счетчике компании Line Seiki.
Устройство намотки троса УНТ-10 спроектировано для намотки на барабаны и в бухты. Требуемая длина намотки устанавливается заранее оператором. Станок оснащен мотор-редуктором. Преобразователь частоты позволяет плавно изменять скорость перемотки. По достижении запрограммированной длины, устройство намотки троса предварительно снизив скорость, осуществляет остановку.
Преимущества Устройства намотки троса УНТ-10: - система управления устройства проста и удобна;
- станок осуществляет качественную намотку троса;
- устройство обеспечивает точность измерения;
- обладает надежностью и высокой производительностью;
- удобная консольная установка барабана;
- устройство обеспечивает аккуратное формирование бухт
|
УСТРОЙСТВО ДЛЯ НАМОТКИ УНТ-10. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра Устройства намотки троса
| Значение | Диапазон используемых барабанов (№)
| 4...11
| Диаметр осевого отверстия (мм)
| 72 | Максимальный вес барабана с тросом без опоры вала (кг)
| 700 | Максимальный вес барабана с тросом с установкой опоры вала (кг)
| 2000 | Максимальный барабан для работы без опоры вала (№)
| 8 | Номинальная мощность привода (кВт)
| 0,55 | Крутящий момент на валу (Н м)
| 470 | Диапазон частот вращения без сохранения момента (об/мин)
| 2,2...19,8 | Время торможения барабана максимально (сек)
| 4 | Блокировка вала от проворачивания
| + | Режим работы привода под управлением частотного преобразователя:
| - плавный разгон
- рабочий ход
- плавное замедление
- торможение
| Режим работы системы управления Устройства намотки троса УНТ-10: - автоматический с замедлением и установкой по счетчику
- ручное управление
| +
+
| Способ установки-снятия барабана на Устройство намотки троса УНТ-10:
| | Напряжение питания, 1-фазное, 50Гц
| 220В | Интерфейсы для подключения Устройства намотки троса УНТ-10:
| - пульт управления
- топ-кнопка выносная
- блок управления педальный
- измеритель троса
| Условия эксплуатации Устройства намотки троса УНТ-10
| помещение | Температура воздуха (град С)
| 5...40 | Влажность (%)
| до 90
| Габариты (мм)
| 2830х2330х1585 | | Масса | 520
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУЧНОГО РАСКЛАДЧИКА. УСТРОЙСТВО ДЛЯ НАМОТКИ ТРОСА УНТ-10 Наименование параметра
| Значение
| Ширина раскладки (мм)
| 1000 | Диаметр троса (мм)
| 2...50 | Габаритные размеры (мм)
| 1540х560х1485 | Масса (кг)
| 60 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. ИЗМЕРИТЕЛЬ ДЛИНЫ ТРОСА УСТРОЙСТВО ДЛЯ НАМОТКИ ТРОСА УНТ-10 Название параметра
| Значение
| Точность измерения (%)
| +/- 1 | Диаметр троса (мм)
| 2...50 | Счетчик электронный
| ИД-2 | Габаритные размеры (мм)
| 304х150х385 | Масса (кг)
| 13 |
Устройство намотки троса УНТ-10 обеспечивает использование барабанов для канатов со следующими характеристиками (ГОСТ 11127-78)
|
Номер барабана, №
| Диаметр щеки, Dщ
| Диаметр шейки, Dш
| Диаметр осевого отверстия, Dо
| Длина шейки, L
| | 4 | 400 | 250 | 52 | 340 | | 5 | 500 | 250 | 52 | 340 | | 6 | 600 | 300 | 52 | 400 | | 7 | 700 | 300 | 52 | 400 | | 8 | 800 | 400 | 52 | 500 | | 9 | 900 | 400 | 52 | 630 | | 10 | 100 | 400 | 72 | 630 | | 11 | 1100 | 500 | 72 | 436 |
|
|
