Счетчик импульсов - тахометр ИД-2 (импульсный счетчик) - электронный, герметичный

Счетчик импульсов - тахометр ИД-2 (импульсный счетчик) - электронный, герметичный

вниманиеОбратите внимание: на оптовые и постоянные закупки герметичных электронных счетчиков импульсов  - тахометров ИД-2 действуют специальные цены.

Герметичный электронный счетчик импульсов - тахометр ИД-2 (импульсный счетчик; счетчик оборотов, витков; измеритель длины) - морозостойкий обладает особенностями:

  • защита от пыли и воды IP65 (допускается использование прибора - тахометра ИД-2 в запыленных и влажных помещениях или непосредственно под открытым небом, разрешена мойка водой с мягкими моющими средствами);
  • высококачественный, надежный, ударопрочный корпус счетчика длины известного европейского производителя; предусмотрена возможность опломбирования сразу двух винтов крышки, что полностью исключает несанкционированный доступ внутрь изделия;Счетчик измерения импульсов (герметичный)- тахометр ИД-2. Монтаж счетчика. Подключение счетчика. Кабельный ввод. Сальник.

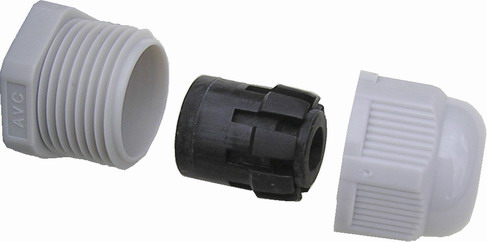

  • надежные кабельные вводы (степень защиты IP68) обеспечивают герметичность прибора и надежно фиксируют подводящий кабель, что очень актуально при рывках кабеля; в счетчике импульсов - тахометре ИД-2 используются кабельные вводы со съемной уплотнительной вставкой цангового типа, что значительно облегчает монтаж, гайки имеют специальный конструкцию, предотвращающую самопроизвольное ослабление проходящего через ввод кабеля;
  • передняя панель (степень защиты IP65) счетчика устойчивая к агрессивным средам (растворителям, маслам, смазкам, спирто-бензиновым смесям, моющим средствам и т.д.); опыт эксплуатации показывает, что и спустя многие годы изделие сохраняет хороший товарный вид; клеммный блок счетчика числа импульсов - тахометра ИД-2
  • прибор имеет высококачественные клеммные блоки "лифтового" типа, которые не повреждают провода даже при затягивании клемм с чрезмерным усилием и обеспечивают надежный контакт как при использовании кабельных наконечников (гильз), так и без них;
  • широкий температурный диапазон от -30 до +70 ОС (кратковременно от минус 40 ОС), допускается использование счетчика - тахометра ИД-2 в неотапливаемом помещении или на улице;
  • высокая надежность, стабильность работы и помехозащищенность, устойчивость к броскам и провалам питающего напряжения;
  • высокая вибростойкость (счетчик измерения импульсов, оборотов, витков, длины  - тахометр ИД-2 допускается устанавливать на подвижных деталях, например на каретках систем раскладки кабеля);
  • простое, интуитивно понятное и удобное меню, доступ к установке (мерной длине) и сброс текущих показаний нажатием всего одной кнопки, что очень удобно;
  • большой (высота цифр 15 мм), яркий, высококонтрастный индикатор (дисплей) со светофильтром;
  • стабилизированный (импульсный) внутренний источник питания с защитой от короткого замыкания, импульсный источник питания счетчика - тахометра ИД-2 выделяет малое количество тепла, что позволило расширить верхнюю температурную границу (рабочий диапазон) до +70 град. С;
  • прибор имеет звуковую индикацию (встроенный зуммер): особенно удобно для людей с плохим зрением и в случаях, когда оператор должен смотреть на изготавливаемую (пересчитываемую) продукцию, а не отвлекаться на показания прибора;
  • счетчик подсчета импульсов - тахометр ИД-2 может работать по одному (INP 1) или по двум (INP1 + INP2) счетным входам (обычный и реверсивный режимы работы), т.е. возможно как подключение одного датчика, так и двухканального энкодера;
  • защита паролем настроек от случайного (несанкционированного) изменения.

Вы можете ознакомиться с видеороликами о тестах электронного счетчика ИД-2 :

Счетчик импульсов (электронный, герметичный) - тахометр ИД-2 (импульсный счетчик). Краш тест. ВИДЕО   Счетчик импульсов (электронный, герметичный) - тахометр ИД-2 (импульсный счетчик). Тест герметичности. ВИДЕО   Счетчик импульсов (морозоустойчивый герметичный электронный) - тахометр ИД-2 (импульсный счетчик). Экстремальный тест на замораживание. ВИДЕО

Назначение электронного счетчика - тахометра ИД-2

Счетчик числа импульсов / тахометр ИД-2 предназначен для:

  • подсчета количества импульсов, поступающих с датчиков (индуктивных, оптических, ультразвуковых и т.д.) на счетные входы (INP1 и INP2) электронного счетчика импульсов ИД-2 и пересчета их в требуемые физические единицы измерения путем умножения на заданный множитель (например, в километры, метры, литры, штуки, упаковки, килограммы, витки, обороты и т.д.) ;
  • подсчета суммарной выработки за смену, сутки, неделю, месяц, год (сброс по паролю);
  • измерения частоты следования импульсов (ИД-2 работает в режиме тахометра, спидометра или расходомера);
  • управления исполнительными механизмами станков двумя дискретными выходами прибора.

Наиболее часто счетчик ИД-2 электронный (импульсный счетчик) используется как:

Работа счетчика импульсов - тахометра ИД-2 (импульсного счетчика). Устройство счетчика.

Работа счетчика. Устройство счетчика. Счетчик импульсов (электронный) - тахометр ИД-2 (импульсный счетчик). Сброс счетчика.

     Электронный счетчик оборотов, витков, импульсов - тахометр ИД-2 (импульсный счетчик) имеет 4 дискретных входа и 2 дискретных выхода.
     Импульсы с датчиков (или энкодера) поступают на два счетных входа (вход 1 и вход 2) счетчика ИД-2.
     Далее происходит аппаратное преобразование (удвоение или учетверение) импульсов в инкременты. Инкременты поступают на реверсивный текущий счетчик инкрементов и на суммарный счетчик инкрементов. Работа счетчиков может быть заблокирована при отсутствии сигнала на входе 4 (эта функция настраивается в параметрах).
     Текущий счетчик инкрементов может быть обнулен сигналом на входе 3 счетчика импульсов - тахометра ИД-2 (внешний сброс).
     Суммарный счетчик сбрасывается только через пароль, при сбросе суммарного счетчика автоматически сбрасывается и текущий счетчик.
     Значение текущего счетчика инкрементов умножается на коэффициент пересчета (множитель), предназначенный для перевода подсчитанных инкрементов в требуемую физическую величину (чаще всего в штуки, метры, дециметры или сантиметры). Диапазон значений коэффициента пересчета: 0,00 001 ... 9,99 999 (задается в программируемых параметрах счетчика  - тахометра ИД-2).
     Требуемая физическая величина и скорость (или расход) выводится на светодиодный индикатор счетчика импульсов - тахометра ИД-2. Логические устройства (ЛУ1...ЛУ3) служат для управления дискретными выходами и встроенным зуммером счетчика импульсов - тахометра ИД-2.
     О снижении напряжения сетевого питания ниже допустимого уровня счетчик импульсов - тахометр ИД-2 сигнализирует индикацией на индикаторе "8.8.8.8.8.8.8." (светятся все разряды индикатора). При пропадании питающего напряжения, значения счетчиков сохраняются в энергонезависимой памяти прибора. Благодаря этому, при восстановлении питания, можно продолжить прерванный технологический процесс без потери информации. В момент восстановления питания, значения счетчиков считываются из памяти, при этом показания индикатора начинают прерывисто светиться ("мигать"), показывая, что имело место отключение питания устройства, т.е. возможно появилась ошибка (счетчик импульсов не работал, а в это время на счетные входы могли поступать импульсы). Индикация отключения питания - это очень удобная и очень полезная функция, которая часто отсутствует у приборов других фирм.

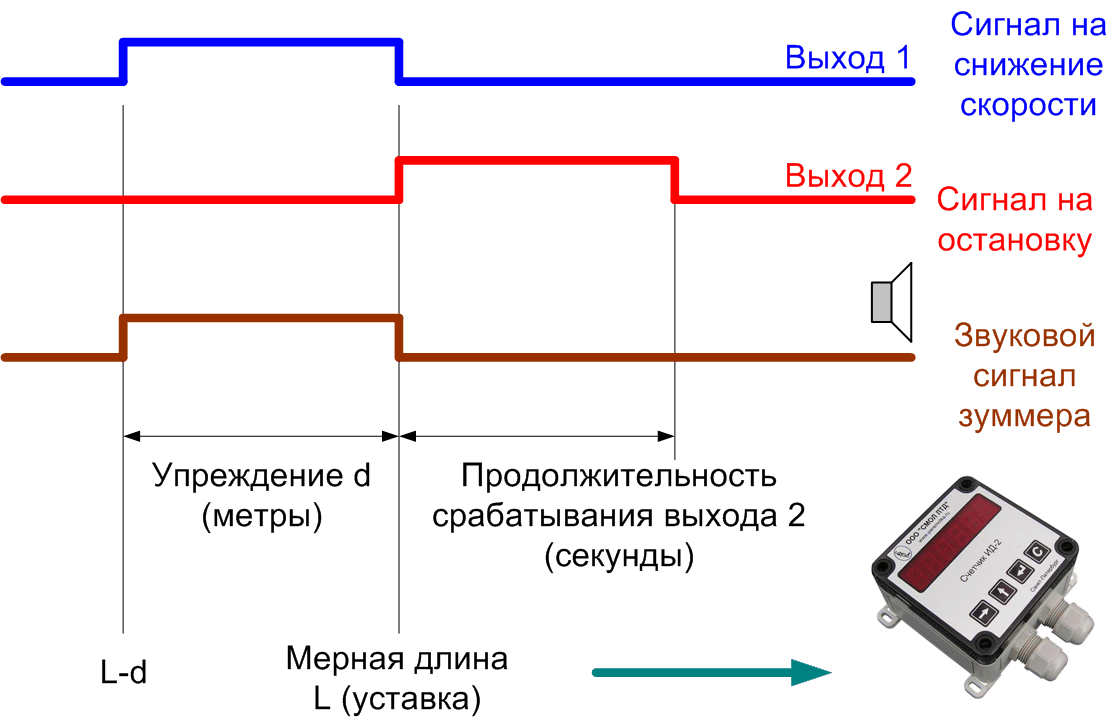

     Диаграмма работы дискретных выходов и встроенного зуммера счетчика ИД-2 представлена на рисунке.Счетчик импульсов (электронный герметичный) - тахометр ИД-2 (импульсный счетчик). Работа счетчика
     Выход 1 (упреждение) чаще всего используется для выдачи команды на снижение скорости материала (конвейера, кабельной линии и т.п.) перед остановкой (для более точного позиционирования материала). Момент срабатывания выхода 1 определяется упреждением d.
     Выход 2 счетчика ИД-2 срабатывает при достижении установки (мерной длины L), чаще всего это сигнал на остановку.
     Выход 2 срабатывает либо на заданное время (от 0,1 до 9,9 сек.), либо включен постоянно, если значение текущего счетчика больше или равно установке (настраивается в программируемых параметрах счетчика импульсов - тахометра ИД-2).

     Если значение текущего счетчика находится в зоне упреждения (т.е. между L-d и L) - звучит непрерывный сигнал встроенного зуммера (обратите внимание, если на счетные входы не поступают импульсы более 3 секунд - сигнал зуммера выключается; это сделано по просьбам заказчиков, т.к. длительно звучащий сигнал встроенного зуммера при остановленном оборудовании иногда мешает окружающим людям).

Технические характеристики электронного герметичного счетчика - тахометра ИД-2 (импульсного счетчика)

Параметр или характеристика счетчика ИД-2

 Значение

 Кол-во дискретных входов счетчика ИД-2 4
 Кол-во дискретных выходов счетчика  - тахометра ИД-2 2
 Диапазон значений текущего счетчика -99 999 ... 999 999
 Диапазон значений суммарного счетчика выработки (наработки, сброс по паролю)-99 999 999 ... 99 999 999
 Степень защиты прибора электронного для счета импульсов - тахометра ИД-2 (допускается использование прибора в запыленных помещениях и в помещениях с повышенной влажностью или непосредственно под открытым небом, разрешена мойка водой) IP 65
 Допустимая рабочая температура окружающего воздуха для счетчика - тахометра (допускается использование прибора в неотапливаемом помещении или непосредственно на улице) -30 ... +70 град.С (кратковременно от минус 40 град.С)
 Размеры корпуса ИД-2 (без учета кабельных вводов) 94х94х57 мм
 Масса прибора не более 0,4 кг
 Время сохранения информации в энергонезависимой памяти счетчика - тахометра ИД-2 неограниченно
 Потребляемая мощность (при питании от сети переменного тока) не более 2,5
 Питание прибора - тахометра ИД-2 (серийно выпускаются приборы с другим напряжением питания: 12...36 В постоянного/переменного тока, возможна поставка аккумуляторов и зарядных устройств)

150 ... 255 В

(45...55 Гц)

 Высота цифр индикатора прибора 15 мм

Подключение электронного импульсного счетчика ИД-2. Типовая схема подключения.

Подключение электронного счетчика импульсов - тахометра ИД-2 (импульсного счетчика), схема подключения счетчика, монтаж счетчика

     Прибор может работать по одному каналу (только INP1, обычный, нереверсивный режим работы) или по двум каналам одновременно (INP1 + INP2, реверсивный режим работы, с определением направления счета). Использование входов "внешний сброс" и "разрешение работы" не является обязательным, в модификации "ЛАЙТ" входы "внешний сброс" и "разрешение работы" вообще отсутствуют (см. далее).

вниманиеДанные для заказа герметичных электронных счетчиков импульсов - тахометра ИД-2:

     Электронные счетчики - тахометры ИД-2 (импульсные счетчики) выпускаются в двух модификациях: "СТАНДАРТ" и "ЛАЙТ".

     В версии "ЛАЙТ" отсутствуют:

  • дискретный вход 3 (INP3) - внешний сброс текущего значения прибора;
  • дискретный вход 4 (INP4) - разрешение работы прибору;
  • дискретный выход 1 (OP1) - команда оборудованию на снижение скорости (с упреждением);
  • дискретный выход 2 (OP2) - команда оборудованию на остановку.

 Счетчик (электронный) импульсов - тахометр ИД-2. Монтаж счетчика. Кронштейн    Счетчик для подсчета импульсов (электронный) - тахометр ИД-2 может быть дополнительно (это необходимо указать при заказе) укомплектован поворачивающимися кронштейнами (поворачиваются вокруг оси крепления на 90 градусов), кронштейны облегчают монтаж счетчика - тахометра ИД-2 на объекте, особенно при неточной разметке отверстий под винты или саморезы; кроме того, совершенно неожиданно для нас заказчики отметили ещё одну полезную функцию кронштейнов, повышающую надежность прибора в целом: если "случайно" задеть погрузчиком (или ломом, кувалдой и т.д.) счетчик, то кронштейны обламываются, прибор повисает на проводах, но продолжает работать... впрочем, если у вас столь "тяжелые" условия эксплуатации - рекомендуем Вам подумать о покупке запасного прибора, так, на "всякий пожарный случай"... :) Россия, однако...

Мы будем благодарны Вам за любые конструктивные пожелания и отзывы.

Возможно изготовление приборов с модифицированной программой по заданию заказчика.

 переход к руководству по эксплуатации на счетчик импульсов - тахометр ИД-2Руководство по эксплуатации (инструкцию) на герметичный электронный счетчик - тахометр ИД-2 (спидометр, расходомер, счетчик витков, счетчик оборотов, счетчик включений, измеритель длины, счетчик длины, метража) можно скачать здесь: ссылка для скачивания.

вниманиеОбратите внимание: на оптовые и постоянные закупки герметичных электронных счетчиков - тахометров ИД-2 действуют специальные цены.

.
