Измерители длины, счетчики длины, метража (метров) серии ИДМ

      Измеритель длины, скорости (счетчик длины, счетчик метража) предназначен для измерения длины и   линейной скорости движения кабеля (провода, троса, каната, пленки, мебельной кромки, веревки и т.п.) в процессе их производства, а также для замера длины кабеля при совершении торговых операций на предприятиях кабельной промышленности и в торговых организациях.
     Измеритель длины (счетчик длины), прибор для измерения длины кабеля может использоваться для:

• измерения длины кабеля, провода, троса, каната, шнура, веревки;

• измерения длины рулонных материалов;

• измерения длины мебельной кромки, ленты;

• измерения шлангов, труб, арматуры, бревен и т.п.

Основные модификации устройств для измерения длины:

Измеритель длины (счетчик длины) ИДМ-20	Измеритель длины (счетчик длины) ИДМ-30	Измеритель длины (счетчик длины) ИДМ-65ПВР
Измеритель длины кабеля счетчик длины) ИДМ-65ПВВР	Измеритель длины кабеля  (счетчик длины) ИДМ-120	Измеритель длины кабеля (счетчик длины) ИДМТ-50

Основные конкурентные преимущества измерителей длины кабеля (счетчиков длины):

• надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с использованием сварочного робота;
• специализированный счетчик производства "СМОЛ" зарекомендовал себя как исключительно надежное устройство;
• счетчик длины имеет большой цифровой индикатор и звук;
• в счетчике длины применены оригинальные технологии повышения точности измерения ( в 4 раза по отношению к стандартно используем алгоритмам в счетчиках);
• счетчик метража имеет повышенную помехозащищенность;
• в счетчиках используются датчики с защитой от перегрузки;
• все измерители СМОЛ реверсивные;
• точность измерения длины кабеля, кроме всего прочего, определяется линейным участком, в зоне измерения, в наших измерителях это конструктивно выдержано.


Измерение длины кабеля требуется:

• на предприятиях кабельной промышленности для контроля длины,
• в магазинах розничной торговли для отмотки отрезков заданной длины,
• на складах при отгрузке готовой продукции и т д


Наиболее часто в промышленности используются следующие типы измерителей длины кабеля:

• оптический (лазерный);

• колесный с механическим счетчиком;

• колесный с электронным счетчиком импульсов.

      Измеритель оптический (лазерный) - точное, но дорогое устройство, критичное к загрязнениям оптики, перепадам температуры и влажности, не все модели работают в реверсивном режиме (на кабельных производствах используется крайне редко по вышеуказанным причинам).
     Механический измеритель скорости, длины состоит из механического счетчика оборотов, на валу которого устанавливаются мерные колеса. Линейное движение материала регистрируется при соприкосновении колес прибора с движущимся материалом (бумага, пленка, ткань, кабель/провод, ремень конвейера, металлический лист и т.п.) или при соприкосновении колеса с валом, вращающимся синхронно с движущимся материалом.
     Преимущества механического измерителя:

• Простота конструкции.

     Недостатки механического измерителя:

• Невозможность корректировки измерений по мере износа мерных колес (нет масштабирующего коэффициента);

• Низкая защита от пыли и воды (IP);

• Относительно мелкие цифры на счетчике, неудобно пользоваться при плохом освещении;

• Счетчик располагается непосредственно около измерителя (не всегда удобно читать показания, не всегда это безопасно);

• В большинстве счетчиков отсутствует предустановка (выдача сигнала при достижении заданной длины).

     Колесный измеритель скорости, длины  ИДМ с электронным счетчиком импульсов состоит из:

• шасси, на котором установлены входные и выходные направляющие ролики (в измерителях кабеля крупного диаметра) оберегающие кабель от механических повреждений в процессе измерения или калибровочное кольцо (в измерителях кабеля малого диаметра), ограничивающее диаметр измеряемого кабеля;

• мерного колеса (счетного колеса);

• прижимной пружины;

• прижимного ролика, обеспечивающего плотное прилегание кабеля к счетному колесу;

• индуктивных датчиков, которые регистрируют вращение мерного колеса с учетом направления;

• электронного счетчика импульсов.

     Проанализировав вышеуказанные типы приборов, можно сделать вывод, что наиболее оптимальным для кабельной продукции устройством является колесный измеритель с электронным счетчиком импульсов.
     В настоящее время компания «Смол» выпускает различные измерители метража (счетчики метража), скорости, длины  ИДМ (обратите внимание, на сайте представлены не все модификации, а только основные; возможно изготовление спецконструкций на заказ по заданию заказчика).

     Маркировка ИДМ-ххх:

• ИДМ – измеритель длины материала;

• xxx (число) – максимальный диаметр измеряемого материала в миллиметрах.

      Основной модельный ряд измерителей кабеля:

ИДМ-20;
ИДМ-30;
ИДМ-65ПВР;
ИДМ-65ПВВР;

Измерительный стол с ИДМ-65;
ИДМ-120;
Измерительный стол с ИДМ-120.

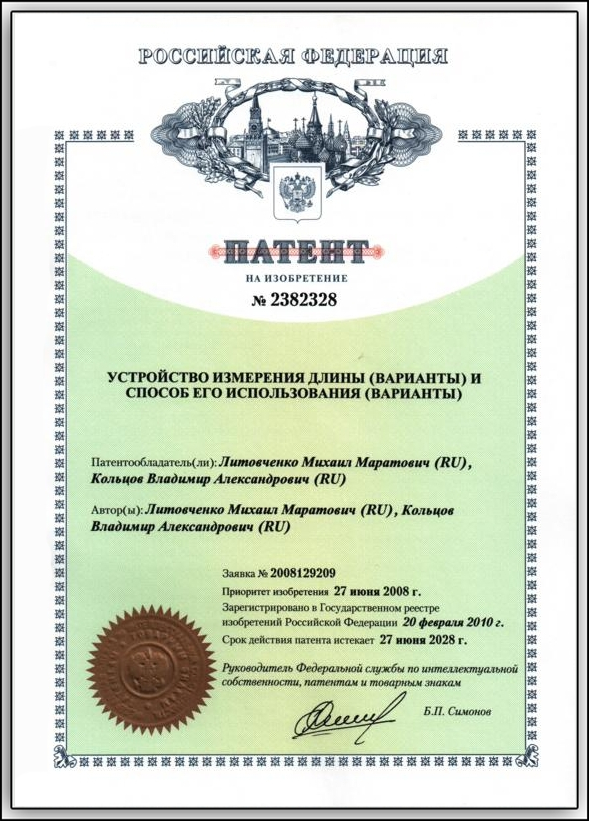

Измерители длины кабеля запатентованы и имеют сертификаты об утверждении типа средств измерения (подробнее).

  Мерное колесо:
     При выборе измерительного (мерного) колеса необходимо учитывать тип и свойства измеряемого материала, покрытие колеса должно быть в хорошем зацеплении с поверхностью материала и при этом не повреждать его. Чем меньше диаметр колеса, тем больше должна быть прикладываемая сила, и тем больше опасность проскальзывания, что может привести к ошибке измерений, т.е. лучше использовать колеса относительно большого диаметра (наиболее часто в компании «Смол» используются мерные колеса диаметром около 100 мм). Ширина колеса также влияет на качество работы всей системы в целом.

      Устройство и принцип работы ИДМ:
     Несимметричное размещение индуктивных датчиков дает асинхронный сигнал, электронный счетчик импульсов - тахометр ИД-2 распознает, в какую сторону осуществляется перемотка и прибавляет или, соответственно, вычитает длину протягиваемого кабеля из ранее полученного значения. Показания отражаются на цифровом табло электронного счетчика импульсов ИД-2.
     Индуктивные датчики не имеют механического контакта с движущимися частями прибора и не подвергаются износу. Диапазон производимых замеров находится в интервале от -99999 до 999999. Погрешность измерения +/- 1%.
     Измерители ИДМ созданы как комплексное устройство, позволяющее не только осуществлять замеры кабеля, но и управлять процессом замера, приводя в действие дополнительные сервомеханизмы, подключаемые к внешним выходам счетчика по желанию заказчика.
     Устройство спроектировано под основные процессы, требующие автоматизации при обращении с кабельной продукцией. Простота конструкции позволила увеличить показатели надежности и в то же время не урезала функциональных возможностей прибора. Измеритель длины, скорости (счетчик метража) является управляющим элементом, как в простейших перемоточных станках, так и в более сложных автоматических линиях (например, автомат нарезки кабеля АНД).

      Режимы работы ИДМ:

• Режим индикации длины: измерение с отображением на цифровом табло и звуковой сигнализацией приближения установленной длины;

• Режим управления внешними устройствами: включение реле (выход 1) тормозного механизма за определенное количество метров до достижения установленной мерной длины кабеля; включение остановочного реле (выход 2) по достижении запрограммированной длины, или приведение в действие иных, опционально подключаемых сервомеханизмов;

• Режим ввода: поддержка функций программирования срабатывания звуковой индикации, включения и выключения реле приводов сервомеханизмов, возможность установки непрерывного измерения или измерения определенных отрезков кабеля, установка запроса на работу в непрерывном режиме (до завершения обработки всего количества кабеля) или в дискретном режиме (запрос к оператору на продолжение после каждого цикла);

• Режим изменения пароля: перенастройка с защитой двойным паролем на доступ к перепрограммированию.

     ВНИМАНИЕ !!!
     Оригинальные (и высококачественные) приборы для измерения длины, скорости (счетчики метража) серии ИДМ выпускает только компания «Смол», эти устройства разработаны компанией «Смол» и ЗАПАТЕНТОВАНЫ. В настоящее время на рынке появились подделки, которые внешне очень похожи на оригинальные устройства ИДМ и называются аналогично.

     КАК ОТЛИЧИТЬ ПОДДЕЛКУ?
     Компания «Смол» ВСЕГДА поставляет измеритель ИДМ вместе с герметичным счетчиком импульсов ИД-2, т.е. оригинальный (запатентованный) измеритель серии ИДМ ВСЕГДА укомплектован герметичным счетчиком импульсов ИД-2; на лицевой панели счетчика импульсов ИД-2 должны присутствовать:

• логотип компании "Смол";

• название компании: ООО "СМОЛ ЛТД" или ООО"СМОЛ";

• ссылка на сайт компании: www.peremotka.ru или www.smol-kabel.ru.

      Крупную фотографию (для сравнения) счетчика импульсов ИД-2 можно посмотреть здесь.

      Если измеритель длины, скорости ИДМ укомплектован другим счетчиком – это ПОДДЕЛКА. Компания «Смол» не несет никакой ответственности за качество поддельного изделия и не оказывает консультаций по поводу ремонта поддельных измерителей.
