УСТРОЙСТВО ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УПК-22ПРГ с РКУ

УСТРОЙСТВО ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УПК-22ПРГ с РКУ

Устройство для перемотки кабеля УПК-22ПРГ с РКУ - это станок тяжелого класса, предназначенный для отмотки или намотки кабеля, провода, троса, каната на барабаны. Типоразмеры применяемых кабельных барабанов с 16А по 22 номер. Максимальная грузоподьемность станка 3 тонны.

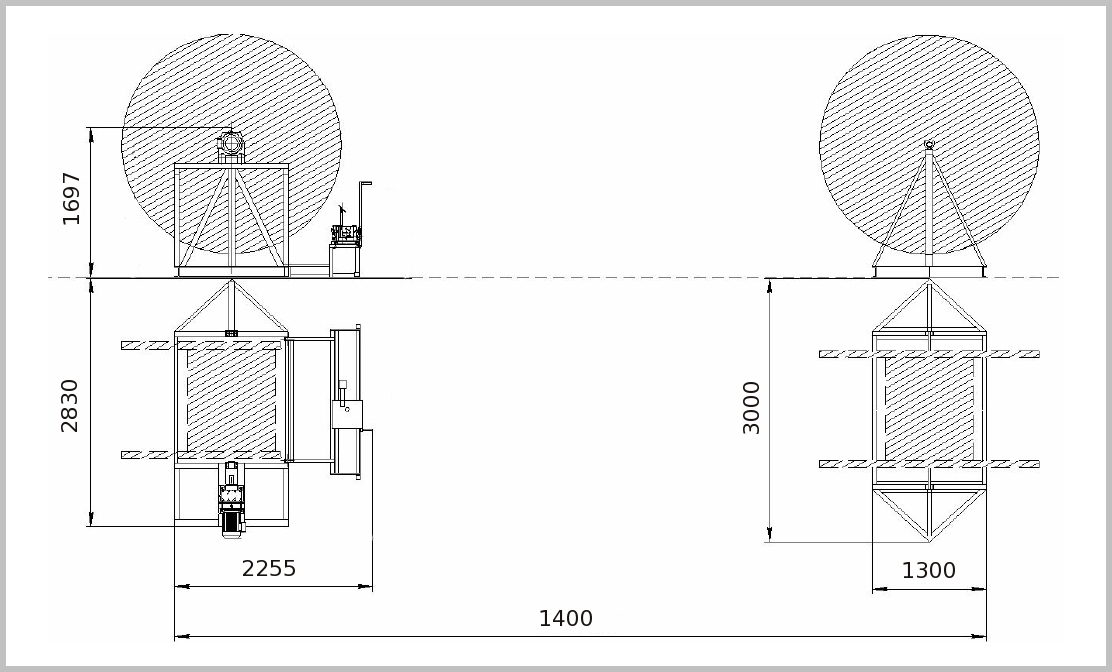

Устройство УПК-22ПРГ с РКУ по конструкции состоит из 2-х частей:
 Станок для отмотки/намотки кабеля. Кабелеукладчик РКУ.   Станок для отмотки/намотки кабеля. Измеритель длины кабеля ИДМ-65.   Станок для отмотки/намотки кабеля. Герметичный электронный счетчик импульсов ИД-2
Устройство перемотки кабеля УПК-22ПРГ с РКУ рассчитан на отмотку кабеля диаметром до 65 мм.

Преимущества Станка для перемотки кабеля УПК-22ПРГ с РКУ:

  • Приемная стойка оснащена гидравлическим подъемником, для подъема и опускания барабанов  с кабелем, что позволяет производить перемотку без привлечения грузоподъемных механизмов.
  • Устройство для перемотки кабеля и раскладчик  оснащены мотор-редуктором. Наличие преобразователя частоты позволяет плавно изменять скорость намотки от 3 до 40 оборотов в минуту.
  • Наличие опции останова при достижении запрограммированной длины.
  • Наличие кабелеукладчика РКУ обеспечивает равномерную укладку отматываемого материала (кабеля, провода, троса, каната).
  • Раскладка кабеля происходит под управлением оператора.

Вы можете ознакомиться с видео, демонстрирующим управление и работу подобного устройства Устройства намотки кабеля УПК-22ПРГ с АКУ-1100

Устройство для перемотки кабеля УПК-22ПРГ с АКУ-1100, демонстрация работы

  СТАНОК ДЛЯ НАМОТКИ, ОТМОТКИ КАБЕЛЯ УПК-22ПРГ с АКУ-1100

 ТЕХНОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ДЛЯ НАМОТКИ КАБЕЛЯ УПК-22ПРГс РКУ

 НАИМЕНОВАНИЕ ПАРАМЕТРА
 ЗНАЧЕНИЕ
  Принцип подъема барабана
 гидравлический домкрат
  Принцип раскладки кабеля
 ручной
  Максимальный N поднимаемого барабана (по ГОСТ 5151-79)
 22
  Минимальный N поднимаемого барабана (по ГОСТ 5151-79) 16A
  Напряжение питающей сети (+/-5%)
 3-х фазное, 380В
  Частота переменного тока питающей сети, Гц (+/-5%)
 50
  Номинальная потребляемая мощность, кВт, не более
 5
  Номинальный крутящий момент мотор-редуктор, Нм
 1 350
  Частота вращения приводного барабана, об/мин
 3-35 (возможность плавной регулировки)
  Точность измерения длины кабеля
 ± (0,1+0,01*L), где L -- Длина
  Диаметр измеряемого материала, мм
 3-65
  Измеритель длины материала
 ИДМ-65ПВР
  Ширина раскладки материала на раскладчике, мм не более
  1 100
  Максимальная масса наматываемого материала на установленный барабан (по ГОСТ 5151-79),  кг., не более
 3 000
  Время разгона в режиме плавного пуска, с
 3 (можно изменить)
  Защита электродвигателя Станка для отмотки кабеля:
 - от скачков напряжения питающей сети
 +
 - от короткого замыкания
 +
 - от перегрева
 +
  Габаритные размеры, мм (+/-100)
 3150х1800х2510
  Масса, кг. (расчетная) (+/-10)
 910

  Температурный диапазон работы: по температуре окружающей среды

относительная влажность окружающей среды, %, не более

 от +5 С до +32 С

90

  Опция останова при достижении запрограммированной длины
 +
  Покраска/цвет
 Порошковая/синий
  Вариант специсполнения
  нет


Устройство для перемотки кабеля УПК-22ПРГ с РКУ обеспечивает возможность перемотки, намотки кабеля с барабанов со следующими характеристиками:

Устройство перемотки кабеля УПК-22ПРГ с РКУ. Характеристики кабельных барабанов

Тип барабана

Диаметр щеки, Dщ

Диаметр шейки, Dш

Диаметр осевого отверстия, Dо

Длина шейки, L

Длина барабана

 161600
800
 80 1000 1180
 181800
 900 80730
 880
 20 2000 1120 80 1250 1500
 222200
1280
100
 1000 1150

 В качестве дополнительной опции к Устройству УПК-22ПРГ с РКУ предлагаем установить Систему фиксации барабана при остановке.

Во время осуществления перемотки кабеля, троса, каната и других длинномерных материалов и использовании барабанов значительных масс (более 1т.) рекомендуется устанавливать Систему фиксации барабана при остановке, во избежание вращения барабана после остановки станка. Это значительно повысит безопасность работы и качество намотки длинномерного материала. Данная система может устанавливаться только на приводные станки и представляет собой электромагнитный тормоз, монтируемый в двигатель и систему управления тормозом, интегрированную в систему управления станка.

 Устройство для перемотки кабеля УПК-22ПРГ с РКУ ЗАПАТЕНТОВАНО (ГОС. РЕЕСТР. РФ)
Измеритель длины кабеля ИДМ имеет сертификат об утверждении типа средств измерений/ Ознакомиться с сертификатом можно здесь.

В качестве дополнительной комплектации к Станку УПК-22ПРГ с РКУ предлагаем:

  • в качестве отдающих стоек для кабельных барабанов (стойка для размотки кабельных барабанов СРКБ-22, СРКБ-18, гидравлический кабельный домкрат ДК-10ГМП, винтовой кабельный домкрат ДК-5В, кабельный домкрат ДК-5ГМП);
 Стойка для размотки кабельных барабанов СРКБ-18    Кабельный домкрат гидравлический ДК-5ГМП

  Технологические кабельные барабаны   Отрезное устройство для кабеля.   Ножницы для резки кабеля







.
