УСТРОЙСТВО ДЛЯ ОТМОТКИ КАБЕЛЯ УПК-16 ПРГК с АКУ-1100

Устройство для перемотки кабеля УПК-16ПРГК с АКУ-1100 - это универсальный станок среднего класса с автоматическим кабелеукладчиком, предназначен для перемотки кабеля диаметром до 65 мм. как в бухты, так и на барабаны. Диапазон используемых кабельных барабанов, при перемотке кабеля, с 10 по 16 типоразмер. Максимальная масса наматываемого кабеля, провода, троса, каната и др. на барабан составляет 2000 кг.

Устройство для размотки кабеля УПК-16 с АКУ-1100 состоит из:
автоматического кабелеукладчика, совмещенного с измерителем длины ИДМ-65, реализованном на герметичном электронном счетчике импульсов ИД-2,
приемной стойки.
Наличие в конструкции Устройства для намотки кабеля УПК-16 с АКУ-1100 кабелеукладчика позволяет получать более равномерную укладку перематываемого материала, при работах с кабелем. Кабелеукладчик автоматический и не требует ручных действий оператора.

В стандартной комплектации Устройство УПК-16 ПРГК с АКУ-1100 поставляется со складным технологическим барабаном и центрирующими втулками.
Приемная стойка станка для перемотки кабеля УПК-16 ПРГК с АКУ-1100 оснащена гидравлическим подъемником, что позволяет при подъеме и опускании барабана с кабелем производить отмотку без привлечения сторонних грузоподъемных механизмов.
Станок УПК-16 ПРГУ с АКУ-1100 оснащен мотор-редуктором. Преобразователь частоты позволяет плавно изменять скорость отмотки от 4 до 60 оборотов в минуту.
Устройство для перемотки кабеля УПК-16 ПРГК с АКУ-1100 оснащено колесными опорами, что позволяет оператору легко перемещать станок по территории склада. Перемотка провода, кабеля осуществляется автоматически.

ТЕХНОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УПК-16 с АКУ-1100

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ
Напряжение питающей сети (+/-5%)	220 В
Число фаз питающей сети	1
Частота переменного тока питающей сети, Гц (+/-5%)	50
Номинальная потребляемая мощность, кВт (не более)	2,6
Частота вращения привода барабана, об/мин.	5-40 (возможность плавной регулировки)
Номинальный крутящий момент мотор-редуктор, Нм	775
Минимальный № поднимаемого барабана (по ГОСТ 5151-79)	10
Максимальный № поднимаемого барабана (по ГОСТ 5151-79)	16
Ширина приемного барабана, м.не более	1,0
Максимальная масса наматываемого материала на установленный барабан (по ГОСТ 5151-79) кг, не более	2 000
Максимальная масса наматываемого материала на установленный ТБ-1000 кг, не более	300
Время разгона в режиме плавного пуска с	3 (можно изменить)
Диаметр технологического барабана (ТБ), м	1
Принцип подъема барабана	гидравлический домкрат
Принцип раскладки кабеля	автоматический
Габаритные размеры станка, ДхВхШ. мм. (+/-100)	2708х1805х1568
Масса станка УПК-16 с РКУ, кг. (расчетная) (+/-10)	750
Диапазон работы: по температуре окружающей среды относительная влажность окружающей среды, %, не более	от +5 С до + 32 С 90
Точность измерения длины кабеля	в соответствии с описанием СИ
Используемый измеритель длины материала	ИДМ-65ПВР
Диаметр измеряемого кабеля, мм	3-65
Ширина раскладки материала на раскладчике, мм не более	1 100
Покраска/цвет	Порошковая/синяя
Содержание драгоценных металлов	нет

Устройство для перемотки кабеля УПК-16 с АКУ-1100 обеспечивает возможность отмотки провода, кабеля с барабанов со следующими характеристиками:

Тип барабана	Диаметр щеки,Dщ	Диаметр шейки,Dш	Диаметр осевого отверстия,Dо	Длина шейки,L	Длина барабана
10	1000	500	50	390	500
12	1220	650	70	800	940
14	1400	750	70	900	1050
16	1600	800	80	1000	1180

В качестве дополнительной комплектации к Устройству для перемотки кабеля УПК-16 с АКУ-1100 может использоваться:
дополнительный вал на 5-8 номер барабанов,
исполнение щита управления с обогревом,
дополнительные технологические барабаны.

Устройство для отмотки кабеля УПК-16 с АКУ-1100 ЗАПАТЕНТОВАНО (ГОС. РЕЕСТР РФ) Измеритель длины кабеля ИДМ имеет сертификат об утверждении типа средств измерений. Ознакомиться с сертификатом можно здесь.

В качестве отдающей стойки к Устройству для перемотки, отмотки провода, кабеля УПК-16 с АКУ-1100 предлагаются: стойка для отмотки провода, кабеля с барабанов С-18, С-22, стойка для размотки кабельных бухт СРБ-10, СРБ-7, стеллажи для хранения и смотки барабанов, винтовой домкрат ДК-5В, гидравлические домкраты ДК-5ГМ и ДК-10ГМ.

Стойка подающая С-18(22) - это стойка для отмотки кабеля с кабельных барабанов максимальной грузоподъемностью до 5000 кг. С техническими характеристиками и подробной информацией можно ознакомиться здесь.

Винтовой кабельный домкрат ДК-5В - предлагается использовать в качестве отдающего устройства при перемотке, отмотке кабеля, а также как грузоподъёмный механизм для подъема кабельных барабанов. Ознакомится с техническими характеристиками, а также узнать подробную информацию можно здесь.

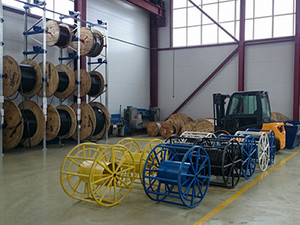

Стеллажи для хранения и смотки кабельных барабанов предназначены для компактного размещения барабанов с кабелем различного сечения на ограниченных площадях, а также позволяют совершать отмотку кабеля (провод, трос, канат) с высокой скоростью. Подробно узнать о различных модификациях стеллажей можно здесь.
Стойка для размотки бухт СРБ-7 читайте здесь.
Посмотреть другие модификации отдающих стоек для размотки или отмотки кабеля кабеля, троса, каната и других перематываемых материалов можно злесь.

В качестве дополнительной опции к Устройству для перемотки, отмотки кабеля УПК-16 с АКУ-1100 предлагаем установить Систему фиксации барабана при остановке.
Во время осуществления отмотки кабеля, троса, каната и других длинномерных материалов и использовании барабанов значительных масс (более 1т.) рекомендуется устанавливать Систему фиксации барабана при остановке, во избежание вращения барабана после остановки станка. Это значительно повысит безопасность работы и качество намотки длинномерного материала. Данная система может устанавливаться только на приводные станки и представляет собой электромагнитный тормоз, монтируемый в двигатель и систему управления тормозом, интегрированную в систему управления станка.
